临时搭建的舞台验收检验条件 WH/T 92-2021

2025-04-28 检测规范


被检临时搭建的舞台、看台达到已试运行状态，由施工单位自检、并由第三方监检机构过程监检才为合格。
验收检验项目、要求和方法
1 现场安装结构布置核查
1.1 检查对象：舞台、看台。
1.2 标准要求：舞台、看台平面、空间位置、尺寸、承载结构、载荷布置等应与设计文件一致。
1.3 核查方法：核对过程监检记录，必要时对重要部位抽查。
2 安全性能检验
2.1 舞台的高差、缝隙、防止坠落
2.1.1 检验对象：舞台台面及舞台区域。
2.1.2 标准要求：应符合GB/T 36731—2018中 5.5.3.1的 a）、c）、d）、e）、f），5.5.3.2 的d）、e）的规定。
2.1.3 检验方法：每项抽检部位不应少于2处，其中舞台台面抽检面积每处不宜少于 9㎡，防护栏抽检长度不宜少于5m，通道抽检长度不宜少于5m，每处测点不少于3个。仪器测量和目视检查结合。
2.2 演员跑场通道防滑、防摔、防撞
2.2.1 检验对象：演员上场、下场、串场、候场通道。
2.2.2 标准要求：应符合GB/T 36731—2018中 5.5.3.1的 a)、d)，5.5.3.2的 c)、f)的规定。
2.2.3 检验方法：每项抽检部位不应少于2处，其中通道抽检长度不宜少于5m，阶梯通道抽检长度不宜少于3m，每处测点不少于3个。仪器测量和目视检查结合。
2.3 看台的高差、缝隙、防止坠落
2.3.1 检验对象：看台台面及看台区域。
2.3.2 标准要求：应符合GB/T 36731—2018中4.1、4.2和 4.4的规定。防护栏应符合GB/T 36731—2018中5.1、5.3、5.4和5.6的规定。
2.3.3 检验方法：每项抽检部位不应少于2处，其中看台台面抽检面积不应少于9㎡，防护栏抽检长度不宜少于5m，每处测点不少于3个。仪器测量和目视检查结合。
2.4 看台观众通道障碍物、防滑倒绊跌
2.4.1 检验对象：观众通道。
2.4.2 标准要求：观众厅内走道应符合GB/T 36731—2018中6.2.3.1、6.2.4.3的规定。观众看台区域通道应符合GB/T 36731—2018中6.1、6.2、6.3的规定。
2.4.3 检验方法：通道抽检长度应不少于5m，阶梯通道抽检长度应不少于3m。现场目视检查，通道地面是否有障碍物。用量具测量，测点不少于3处。
2.5 舞台看台承重、抗倾斜
2.5.1 检验对象：舞台、看台结构。
2.5.2 标准要求：用于舞台、看台的桁架材料、主体型材、辅助材料和钢管应符合 GB/T 36731—2018中5.2.1、5.2.3.8、5.4.2、5.6的规定。
2.5.3 检验方法：核查过程监检记录和相关文件，仪器测量和目视检查结合。必要时宜对重点部位进行核查，承重应按设计载荷进行加载试验。
2.6 悬挂吊件和悬吊物的防脱落
2.6.1 检验对象：灯光、音响、视频、舞美装置及特效设备等悬吊物及悬挂吊件。
2.6.2 标准要求：
——编织吊索应选用符合JB/T 8521.1（所有部分）和JB/T 8521.2（所有部分）规定的吊装带，编织吊索有发霉变质、表面有点状疏松、腐蚀、酸碱烧损、烧焦及缝合线磨断时，应停止使用。常用的编织吊索在桁架上的固定方式见图 1。
——钢丝绳应选用符合GB/T 8918规定的钢丝绳，钢丝绳端部固定应选用绳夹、楔形接头、铝合金压制接头、编织接头固定方式，应保证接头处连接强度不小于钢丝绳破断拉力的80%，并应符合GB/T 5976、GB/T 5973、GB/T 6946、GB/T 16271的规定。钢丝绳报废应按GB/T 5972—2016第6章执行。
——卸扣应按 GB/T 25854规定选用。
——编织吊索安全系数应不小于7，钢丝绳安全系数应不小于6。安全系数计算参见附录 E。
——链式电动葫芦应采用用于舞台、看台的链式电动葫芦，并符合表1要求。
——重要吊挂点宜配有载荷传感器，达到实时监测负载情况。
——灯具、投影机、LED 屏、扬声器、特效设备等吊装方式应遵守厂家指定的安装规则。悬吊的舞台灯具、投影机、扬声器等应有安全保险措施。
——灯具、投影机、扬声器等外壳上应有重量标志。




图1 编织吊索吊挂桁架方式

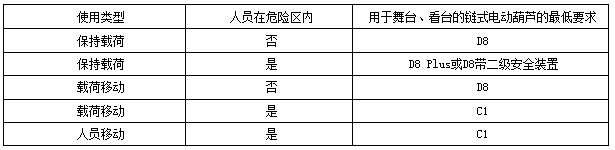

表1 根据应用的类型选择用于舞台、看台的链式电动葫芦



注：参见附录D。




2.6.3检验方法：同类设备抽检数应不少于2台。查阅设计资料和产品证明。现场目视检查。
2.7电缆、电器等带电设施
2.7.1检验对象：舞台、看台区域电缆、电器等设施。
2.7.2标准要求：
—— 电缆应根据负载电流选择电缆截面，导线应选用铜芯多股软线；设备供电电缆应采用阻燃材质电缆，室内搭建设备供电电缆宜采用低烟无卤阻燃电缆。舞台灯光、视频设备等用电电缆应采用适合灯具功率的阻燃三芯电缆（L、N、PE）；舞台灯具、视频设备电源连接插头、插座应选用三芯专用连接件。户外电源连接应选用户外型。
—— 电缆敷设应符合GB/T 36731—2018中5.7.4的规定。灯架上电缆应采用专用电工扎带绑扎，间距宜小于300mm。
2.7.3检验方法：电缆、插头、插座各抽检数应不少于3个。查阅设计资料。使用电源极性检测计对现场使用插座进行抽检，现场目视检查。
2.8用电和供电系统安全
2.8.1检验对象：舞台、看台用电和供电系统。
2.8.2标准要求：
—— 电源开关应符合GB/T 36731—2018中5.7.2的规定。供电系统应具备接地保护、过电流保护、错相缺相保护。电源连接应符合GB/T 36731—2018中5.7.3的规定。
—— 舞台、看台用电区域应提供保护接地（PE）端子，灯具、调光器、LED屏幕、投影机和控制系统等人员可接触的灯光设备外壳应可靠接地，保护接地的接地电阻应小于4Ω。
—— 多雷区高处尖锐金属、舞台搭建金属架或易遭雷击处应安装防雷接地，防雷接地与保护接地的接地应分别设置。
—— 在GB/T 16895.19所界定的游泳池、喷泉、戏水池、湖等水域及其周围区域范围内临时搭建的舞台、看台所涉及的电气设备和装置应符合其标准要求。
2.8.3检验方法：电源开关、系统保护、电源连接、接地端子、灯具接地各抽检数应不少于3个。查阅设计资料。现场目视检查。使用接地电阻测试仪测量接地电阻。
2.9系统运行
2.9.1检验对象：灯光、音响、视频、舞美装置及特效设备等设备系统的运行情况。
2.9.2标准要求：首先对灯光、音响、视频、舞美装置及特效设备等单台设备供电试运行时，保证开关、行程开关驱动装置、传动系统等正常工作，位置及停位精度满足设计要求，安全保护装置动作灵敏准确。单台设备运行正常后，应根据设计规定的各种设备运动状态进行组合试验或将设备运行到最大工况下，以核定其运动、同步和连锁程序是否达到要求。对系统的各种电气保护装置特别是紧急停车系统要进行单独的测试。
2.9.3检验方法：模拟演出过程或将设备运行到最大工况下，现场目视检查。
2.10防火安全
2.10.1检验对象：舞台、看台区域防火安全。
2.10.2标准要求：
—— 布景、幕布防火应符合GB 50222中B1级要求，布景、幕布应有防飘装置。布景、幕布距离灯光光照距离最小不应低于0.4m，灯具外壳需要有安全距离的标记，每类的灯使用时按照灯具外壳的标记上的距离。
—— 舞台、看台区域的地面（地板）防火应符合GB 50222中B1级要求。
—— 根据GB/T 16895.6要求，一般常用绝缘电缆线（如布电缆、控制电缆、软电缆、移动电缆、阻燃电缆等）、接插件等表面温度应低于60℃。
2.10.3检验方法：同类设备抽检数应不少于4台，查阅设计资料和材料防火检测报告。目视检查重点火灾危险源部位，同时将设备运行到最大工况下且运行时间不少于30min，使用红外测温仪器测量电缆线、接插件表面温度，抽检数量应不少于10个。
2.11疏散通道
2.11.1检验对象：观众席疏散通道。
2.11.2标准要求：观众座椅排距、排列、走道和通道应符合GB/T 36731—2018，6.2.1、6.2.2、6.2.3和 6.2.6的规定。
2.11.3方法：查阅观众席座椅布置图，观众座椅排距、排列、走道和通道各抽检部位不应少于3处。仪器测量和目视检查结合。
3其他机械设备检验
3.1检验对象：舞台机械设备、C类舞美装置、舞台威亚等。
3.2标准要求：
—— 台上和台下舞台机械设备应符合WH/T 28和WH/T 36的规定，设备动载荷、速度可以根据演出实际要求确定，静载荷不应低于固定舞台静载荷。
—— C 类舞美装置应符合WH/T 78.6 的规定。
—— 舞台威亚应符合WH/T 78.7 的规定。
—— 特殊机械设备的技术参数可按技术文件约定的指标要求。
3.3检验方法：舞台机械按GB/T 36727—2018执行。C类舞美装置和舞台威亚按相关标准执行。特殊机械设备应按技术文件约定的技术要求验收检验。
